空调简介

  • 使用RS485接口传输空调数据（端子排58+57-）

  • 可以串行接线，对每台空调设置地址

  • 空调默认密码为1000

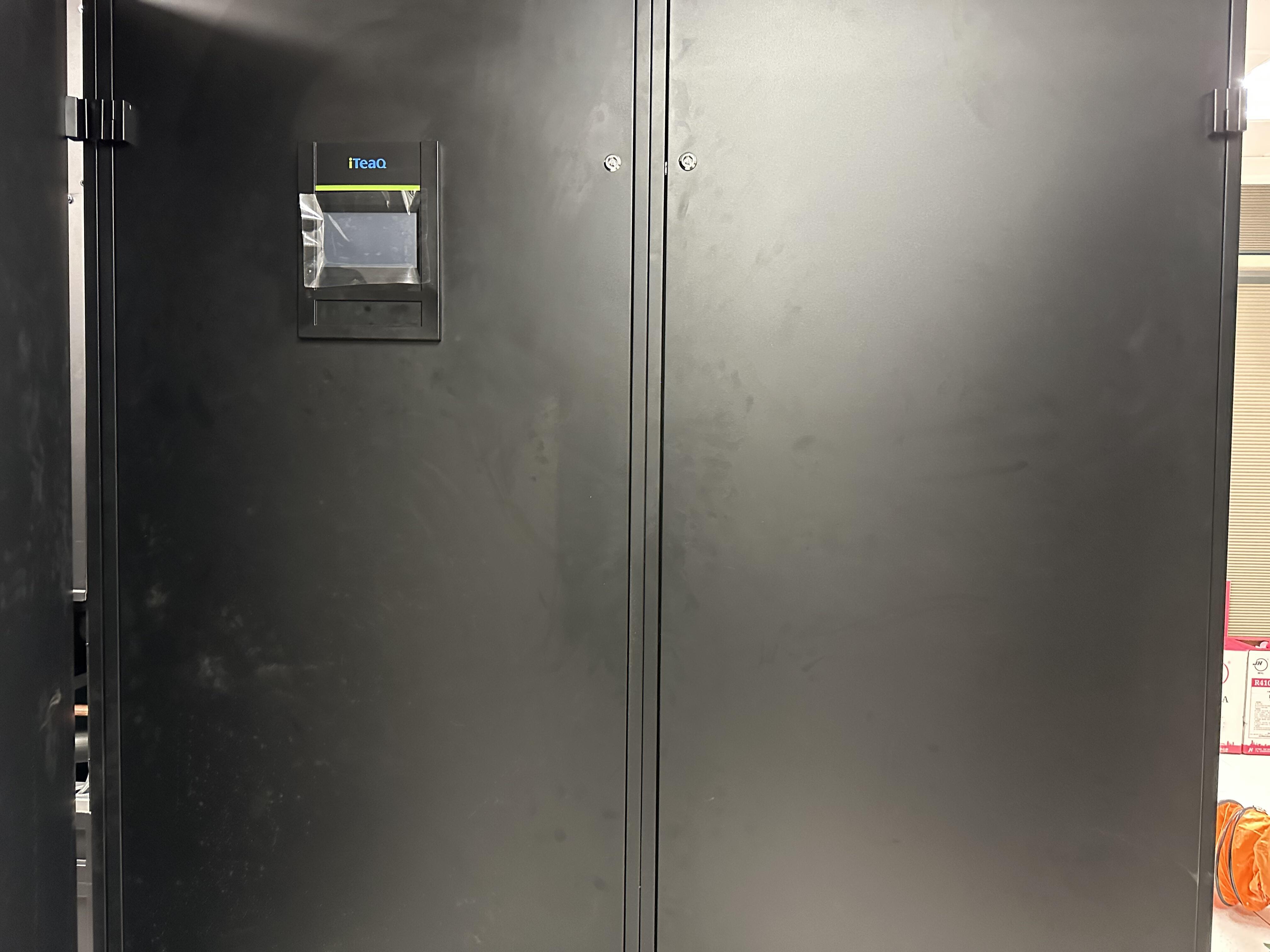

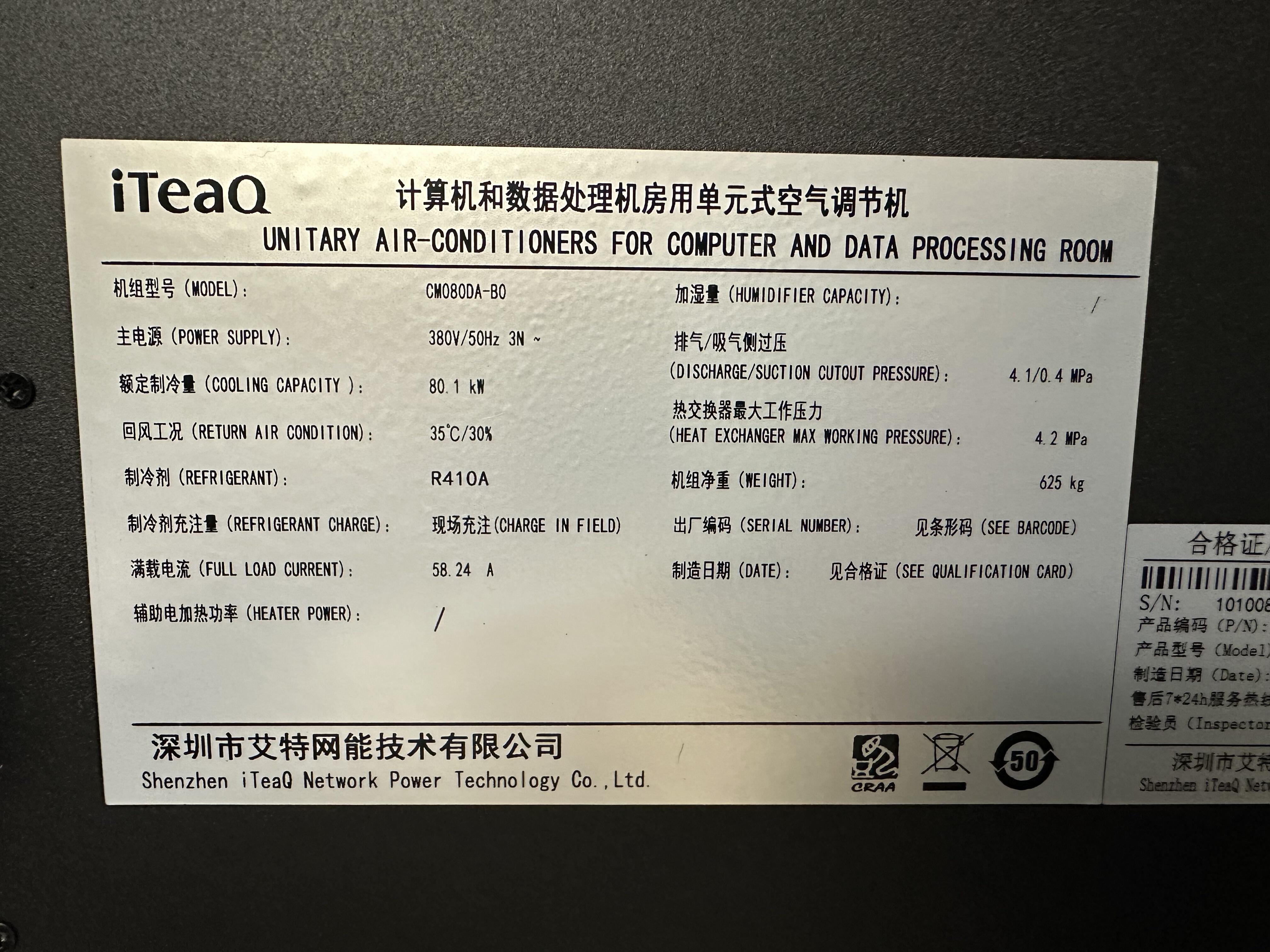

    立面 铭牌 控制板 端子排
    艾特网能空调CM080DA-B0-立面.JPG 艾特网能空调CM080DA-B0-铭牌.JPG 艾特网能空调CM080DA-B0-控制板.JPG 艾特网能空调CM080DA-B0-端子排.JPG

调试过程

  1. 通过调试线，将笔记本与空调通讯口链接
  2. 打开CSS3000新建组态
  3. 进入组态，注册CoolMaster7000.dll驱动
  4. 建立驱动接口，选择CoolFree_V12驱动
  5. 定义驱动下变量
  6. 运行组态

调试结果

发送：
04 03 00 00 00 25 84 44
接收:
04 03 4A 00 CD 00 34 7F FF 7F FF 00 CF 00 2F 00 00 00 00 00 00
00 00 00 00 00 00 00 00 00 00 00 01 00 5A 00 32 00 01 00 00 01
0E 00 C8 00 32 01 F4 00 32 00 FF 00 01 00 00 00 00 00 00 00 61
00 5A 00 11 00 00 00 00 00 00 00 00 00 00 CF C1
  • 通过收发日志，得出收发正常，返回报文可以解析出正常值。
相关文件
艾特网能空调CM080DA-B0-通讯协议
艾特网能空调CM080DA-B0-CSS3000驱动
