电量仪简介

  • 使用RS485接口传输电量仪数据

  • 可以串行接线，对每台电量仪设置地址

    立面 铭牌 端子排

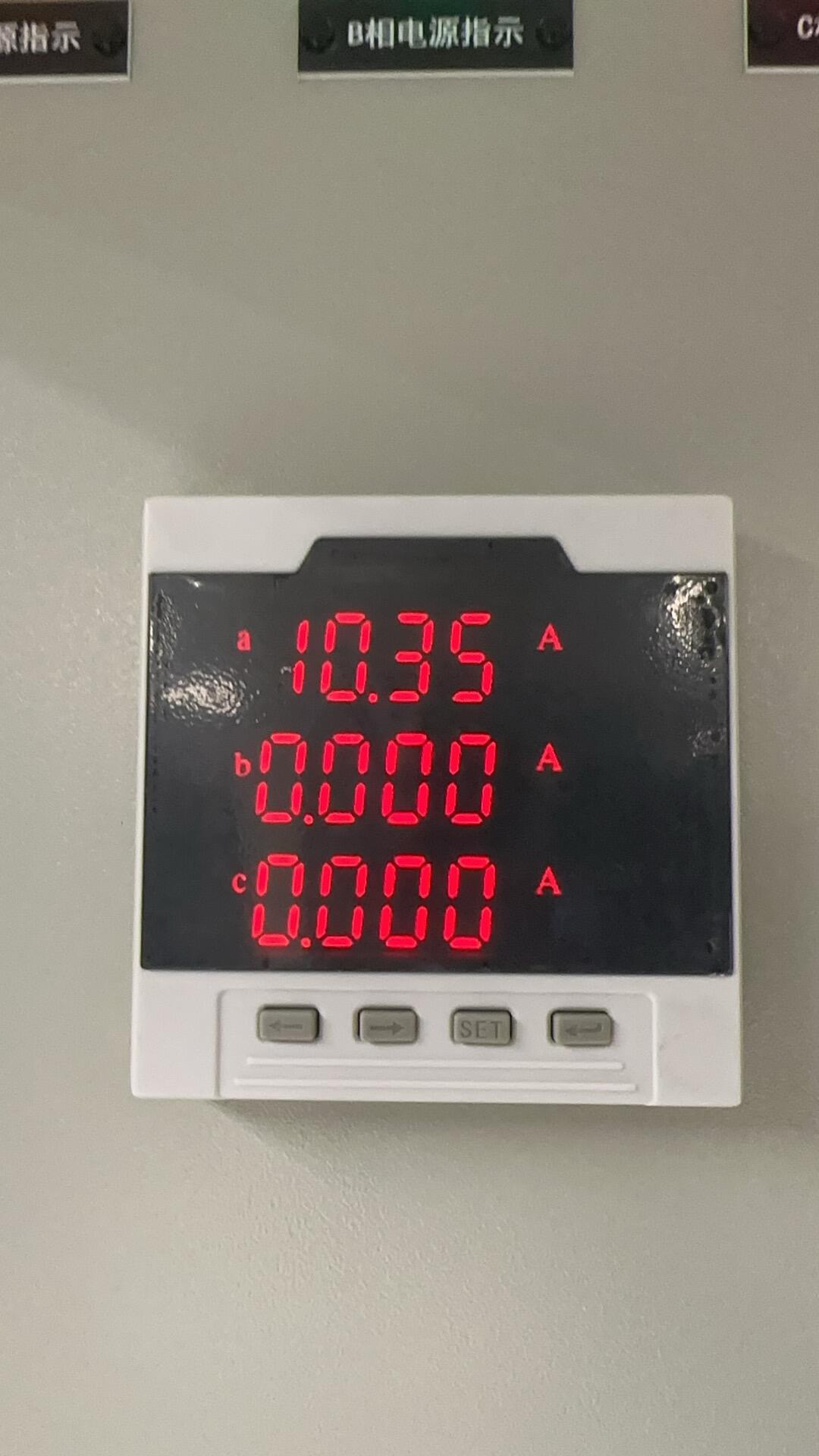

    韦德意尔电量仪-WY963E-面板.JPG 韦德意尔电量仪-WY963E-铭牌.JPG 韦德意尔电量仪-WY963E-接口.JPG

调试过程

  1. 通过调试线，将笔记本与电量仪通讯口链接
  2. 打开CSS3000新建组态
  3. 进入组态，注册HD96_3E.dll驱动
  4. 建立驱动接口，选择HD96_3E驱动
  5. 定义驱动下变量
  6. 运行组态

调试结果

发送.
01 03 00 00 00 1D 85 C3
接收:
01 03 3A 08 F2 09 0C 09 0A 00 CD 00 00 00 00 00 00 00 2E 00 2E
00 00 00 00 FF F8 FF F8 00 00 00 00 00 2E 00 2E 00 00 00 00 03
D7 03 D7 00 00 00 00 0F 94 0F A9 0F 93 13 88 13 88 13 88 CF A9
  • 通过收发日志，得出收发正常，返回报文可以解析出正常值。
