空调简介

  • 使用RS485接口传输电量仪数据

  • 可以串行接线，对每台空调设置地址

  • 默认密码1989

  • 驱动适用于：

    • 维屾技术小型精密空调VSC014FAAASTI1X
    • 维屾技术小型精密空调VSC020FAS1

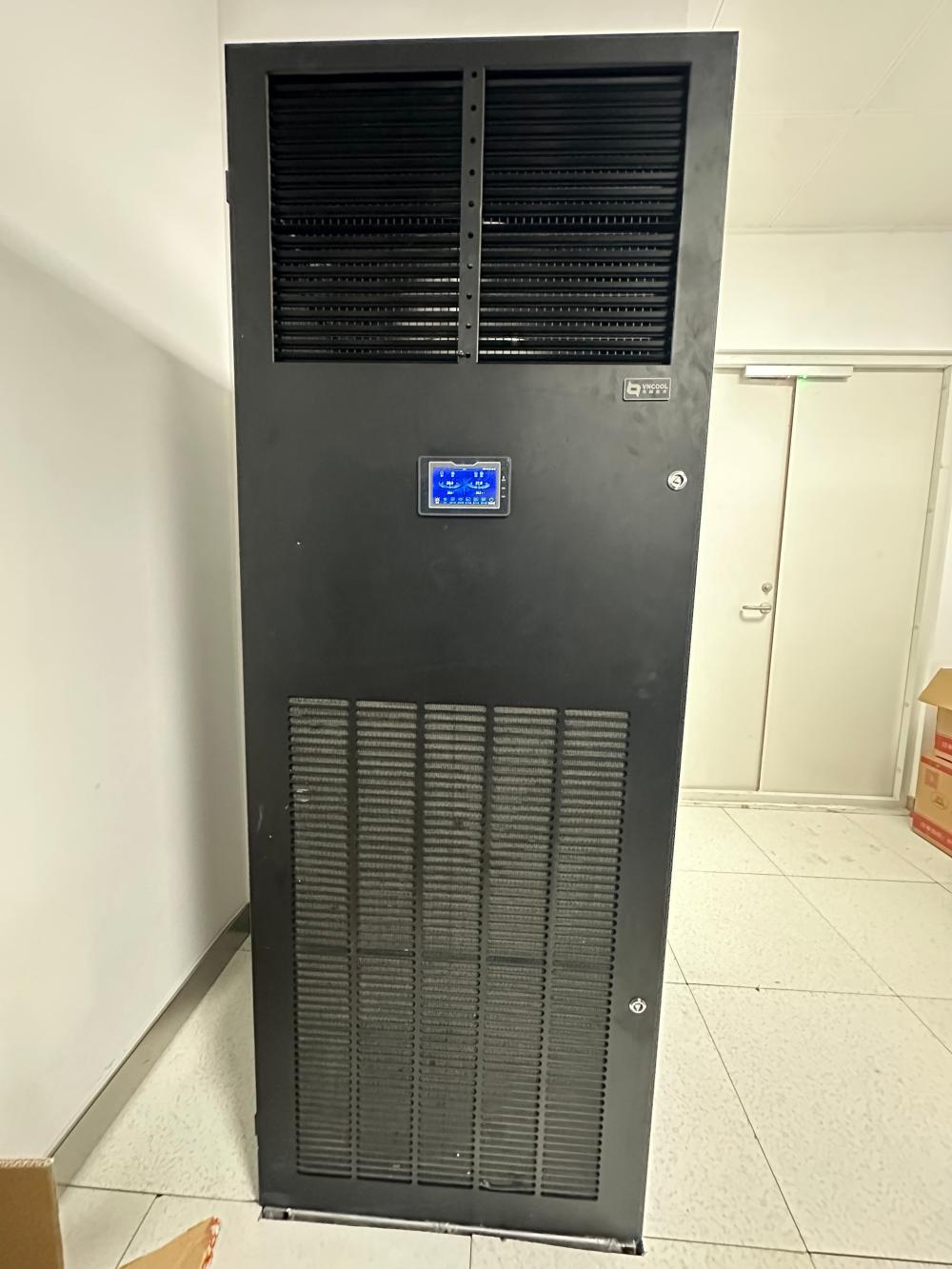

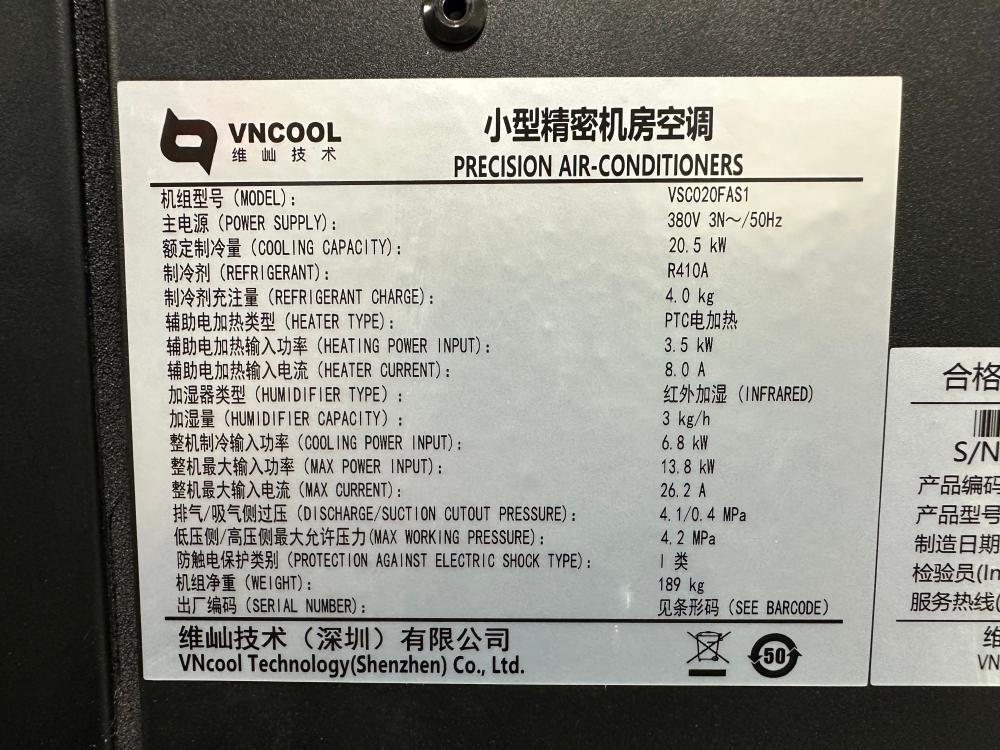

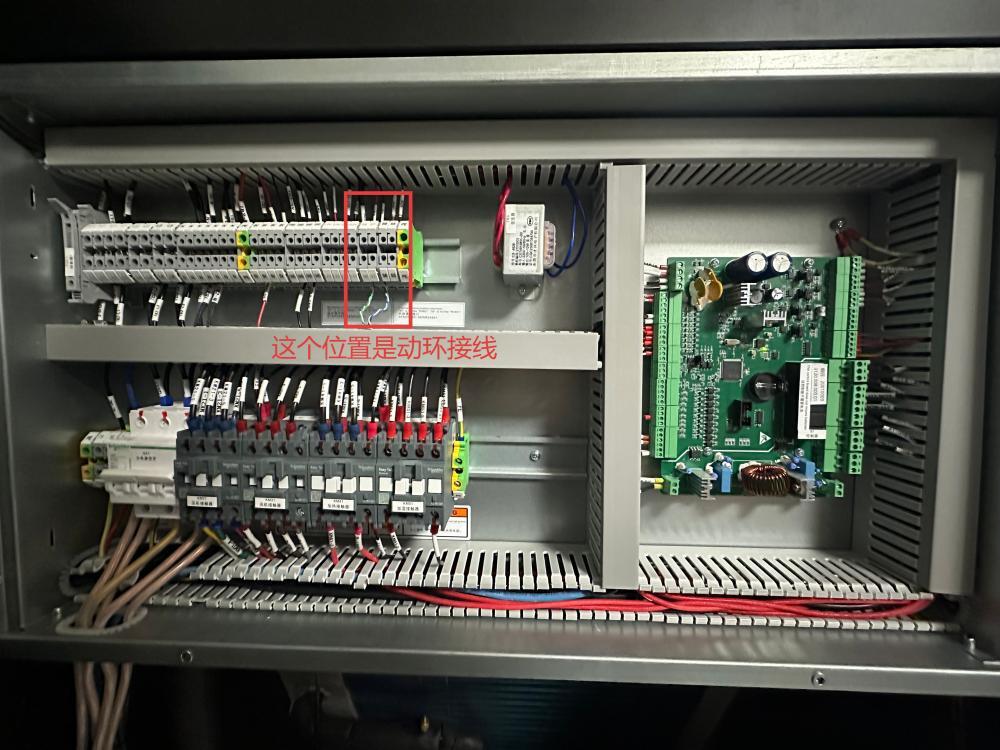

    立面 铭牌 控制板 端子排

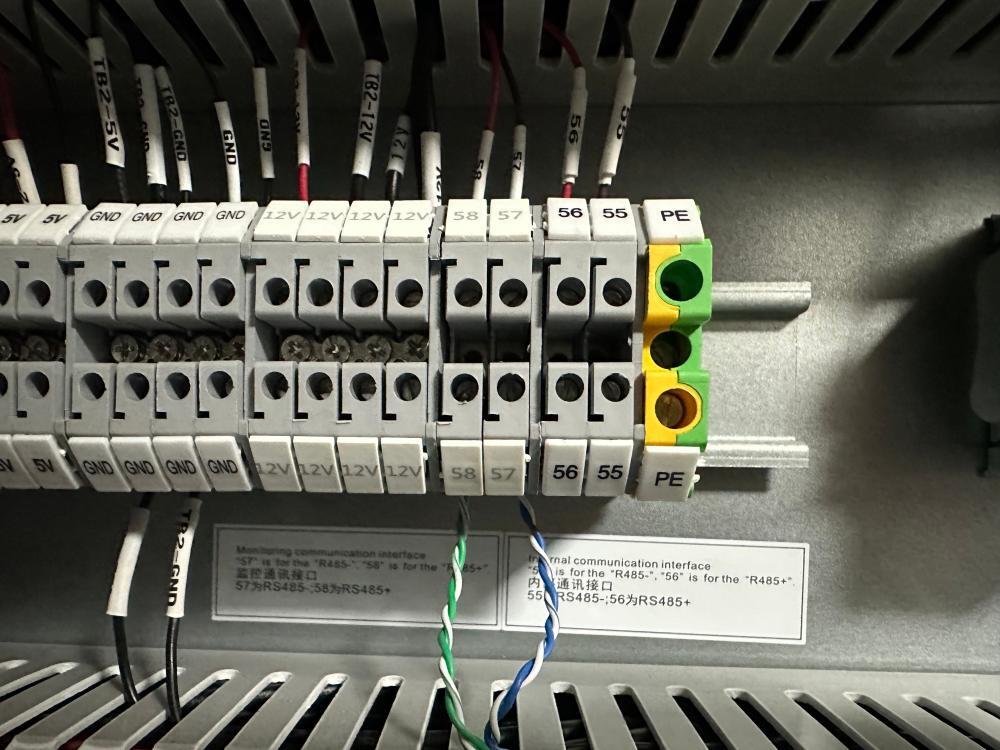

    维屾技术空调VSC020FAS1立面.JPG 维屾技术空调VSC020FAS1铭牌.JPG 维屾技术空调VSC020FAS1控制板.JPG 维屾技术空调VSC020FAS1接线端子.JPG58+/57-

调试过程

  1. 通过调试线，将笔记本与电量仪通讯口链接
  2. 使用Modbus工具进行发码
  3. 接收空调返回报文

调试结果

发送：
01 03 00 00 00 16 c4 04
接收：
01 03 2c 00 cb 01 23 7f ff 00 00 7f ff 00 5c 01 14 00 2d 00 00 00 00 00 00 00 00 00 00 00 01 00 00 00 5b 00 c8 00 14 00 c8 00 14 00 ff 00 01 37 dd
  • 通过收发日志，得出收发正常，返回报文可以解析出正常值。
