施耐德电量仪-MetsePM5350P-通讯记录

电量仪简介

• 使用2芯线链接设备（连接位置在设备背面中下方，区分正负）
• 可以串行接线，对每台电量仪设置地址
• 电量仪地址设置可以通过面板更改
• 电量仪默认密码：0000
• 默认地址：1、默认波特率：19200、默认校验位：偶校验、默认数据位：8、默认停止位：1

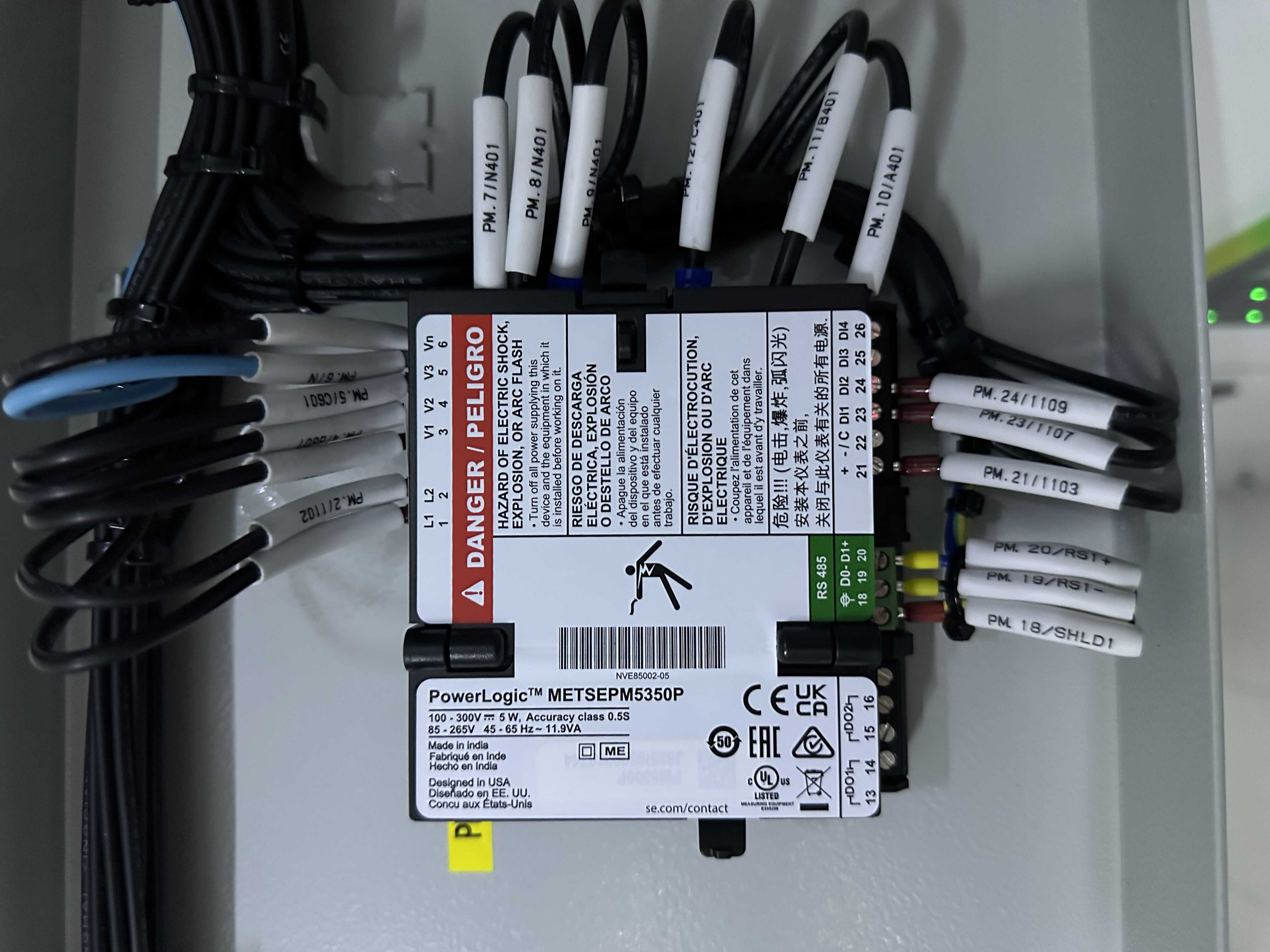

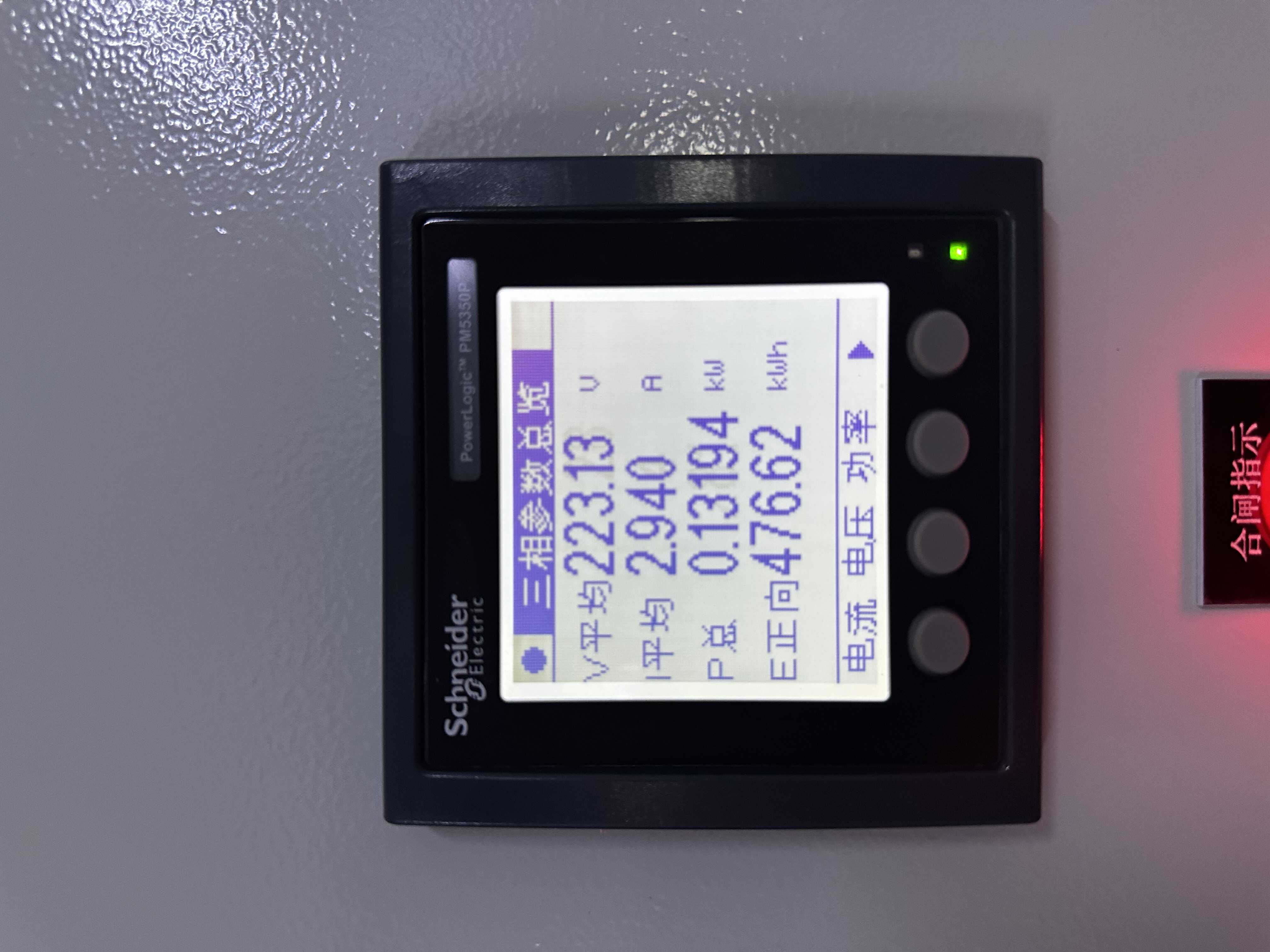

正面	背面

查询与更改地址

• 电量仪操作详见说明书
• 本文按钮序号由左到右，分别为：摁钮1、摁钮2、摁钮3、摁钮4；
• 快速配置：摁钮1进入主页——摁钮4翻页到维护——摁钮2进入维护——摁钮3进入设置——摁钮4确认密码——摁钮3进入串口配置页面——配置后摁下摁钮1返回——摁钮4确认修改

1. 重复摁下摁钮1，直到显示三相参数总览 （英文版为：Summary）。
2. 重复摁下摁钮4，直到底部菜单摁钮2上方位置显示参数 （英文版为：Maint） 摁下摁钮2。
3. 此时面板内容改变，底部摁钮3上方设置字样 （英文版为：Setup） ，摁下摁钮3进入密码输入页面。
4. 默认密码：0000 ，摁下摁钮4进入设置页面。
5. 底部摁钮3上方有通讯字样 （英文版为：Com） ，摁下摁钮3进入串口配置页面。
6. 此时，屏幕左侧有个三角图案，表示选中了当前配置项，摁钮2为向上移动，摁钮3为向下移动，摁钮4为编辑当前选中项
7. 编辑好串口信息后，摁下摁钮1返回，直至提示是否保存，摁下摁钮4保存。

调试过程

1. 使用调试线，将笔记本与电量仪链接
2. 打开串口调试工具进行发码

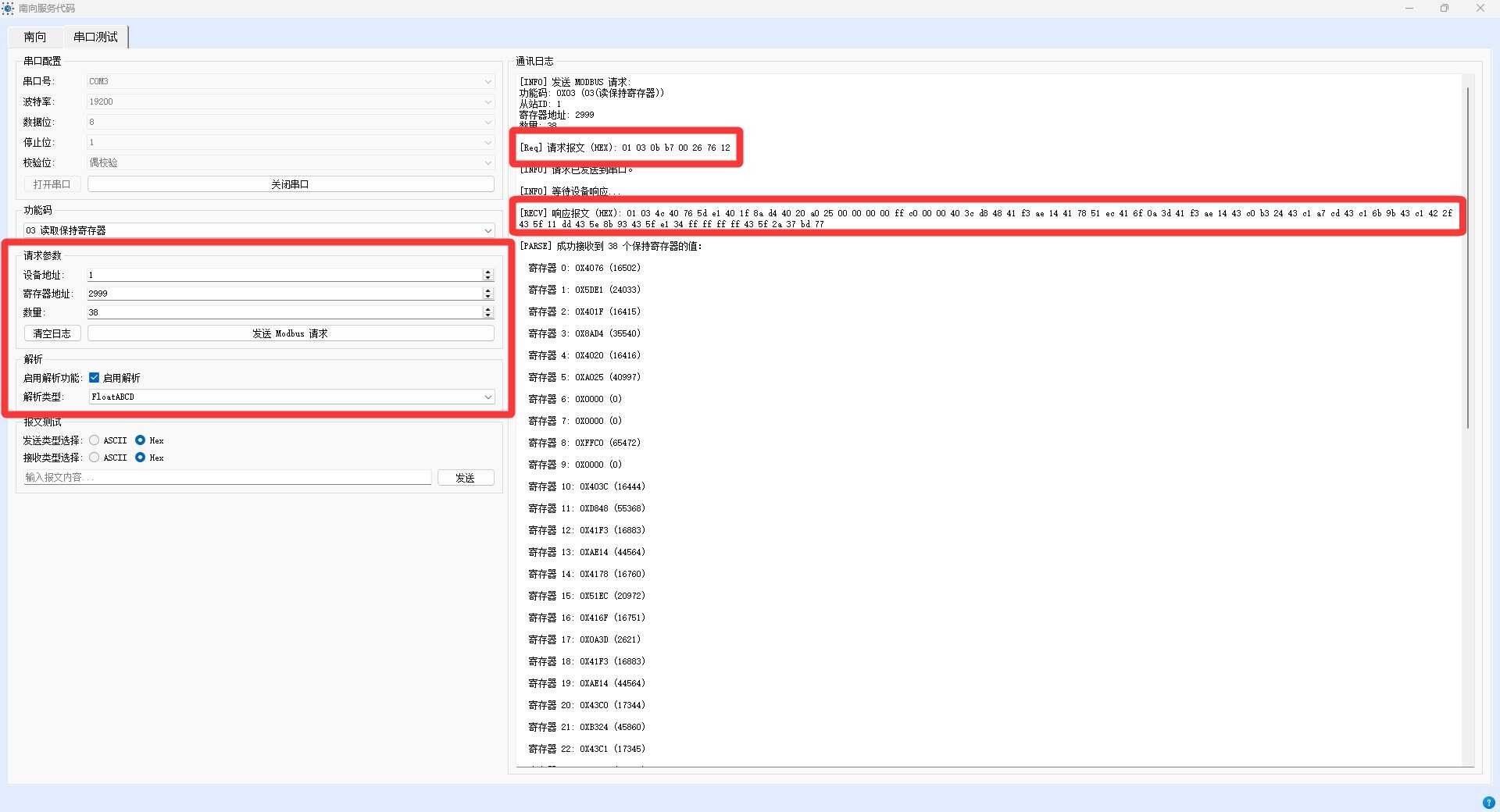

   详细如图：


调试结果

通过串口调试工具可以看出，设备收发数据正常，返回正确，工具解析的数值可以与设备显示对应
